a、電纜中間接頭故障許多是因為密封不好造成的，我公司采用新工藝（三道密封工藝），是電纜運行起來更加安全可靠。所謂三道密封，即外護層密封、內護層密封再加內絕緣管兩端的密封，共三道密封。
b、絕緣管加長，解決了爬電問題。

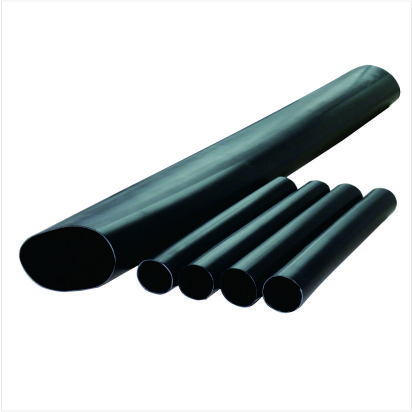

c、護套管柔軟、阻燃。
序號 | 試驗項目1） | 標準要求 | |||
戶內 | 戶外 | 中間 | |||
1 | 工頻耐壓試驗 | AC 39kV，5min或 DC 35kV，15min | |||
淋雨下工頻耐壓試驗 | ---- | 35kV下，1min,組合試樣未閃絡和擊穿 | ------ | ||
2 | 室溫下局部放電試驗 | 在15kV下組合試樣無可檢測放電 | |||
3 | 高溫下沖擊電壓試驗，在θt2)下 | 95kV，正負極性沖擊各10次不閃絡，不擊穿 | |||
4 | 恒壓負荷循環試驗 | 在θt溫度下和23kV下循環60次3）(空氣中) | 在θt溫度下和23kV下循環30次3）(空氣中)和30次3）（水中） | ||
5 | 局部放電（在θt2）4）下和環境溫度下t） | 在15kV下≤10pC | |||
6 | 短路熱穩定（屏蔽5）） | 在電纜屏蔽的ISC下，短路2次，無可見損傷； | |||
7 | 短路熱穩定（導體） | 升高到電纜導體的θSC下，短路2次，無可見損傷 | |||
8 | 短路動穩定 | 在電纜屏蔽的Id下，短路1次，無可見損傷 | |||
9 | 沖擊電壓試驗 | 95kV，正負極性沖擊各10次不閃絡，不擊穿 | |||
10 | 交流耐壓 | 23kV，15min | |||
11 | 潮霧試驗7） | 11kV，300H | |||
12 | 鹽霧試驗7） | 11kV，1000H | |||
1）除非另有規定，試驗應在環境溫度下進行； 2）θt是正常運行時導體最高溫度加（5-10）℃； 3）每一循環8H，溫度穩定時間至少2H，冷卻時間至少3H； 4）在加熱期結束時進行測量； 5）本試驗僅適用于能直接或通過襯套與電纜金屬屏蔽相連接的終端； 6）進對峰值電流ip>80kA的單芯電纜附件和峰值電流ip>63kA的三芯電纜附件有此要求； 7）對瓷套管、瓷絕緣套管的終端無此要求；對有護罩式終端應在三相條件下試驗。 | |||||
電壓等級 | 線芯數量 | 電纜截面/mm2 | 產品代碼 |
8.7/15(17.5)kV | 3,1 | 25-50 70-120 150-240 300-400 500-630 | 8.7/15kVRSJY-3/1(1/1) 8.7/15kVRSJY-3/2(1/2) 8.7/15kVRSJY-3/3(1/3) 8.7/15kVRSJY-3/4(1/4) 8.7/15kVRSJY-3/5(1/5) |
6/10(12)kV 6.35/11(12)kV | 3,1 | 25-50 70-120 150-240 300-400 500-630 | 6/10kVRSJY-3/1(1/1) 6/10kVRSJY-3/2(1/2) 6/10kVRSJY-3/3(1/3) 6/10kVRSJY-3/4(1/4) 6/10kVRSJY-3/5(1/5) |
