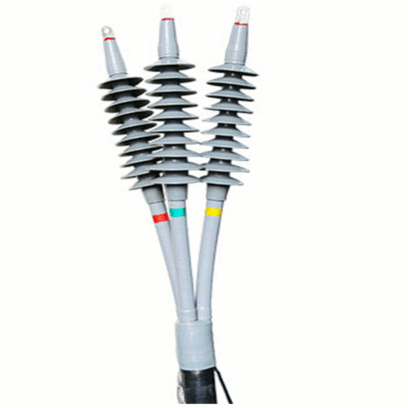

全冷縮電纜終端

應用領域：

廣泛應用于1-35kV電力電纜輸配電網絡基礎建設中

下載手冊

全冷縮技術：無需動火及特殊工具，也無逐漸套入的麻煩，只需輕輕抽取芯繩，就會依靠自身的彈性回縮，從而緊緊貼附在電纜上，完成安裝。
絕緣可靠：采用進口液體硅橡膠，確保優良的絕緣性和高恢復彈性，安裝后始終對電纜本體提供恒定持久的徑向壓力，局部放電量小，與電纜本體“同呼吸”。
密封性好：終端主體配合冷縮指套、冷縮絕緣管和冷縮端子密封管，保證附件優良的彈性密封防潮性能。
安裝簡便：安裝簡單，操作的技術依賴性低，電纜預處理時，開剝距離短，安裝空間需要較小。接地采用恒力彈簧工藝，無需焊接或銅扎線，更加快捷可靠。
運用廣泛：抗污穢、耐老化、憎水性好、耐腐蝕及抗紫外線，保證長期使用性能穩定。具有優越的耐寒性能，特別適用于高海拔地區、寒冷地區、潮濕地區、鹽霧地區及重污染地區。

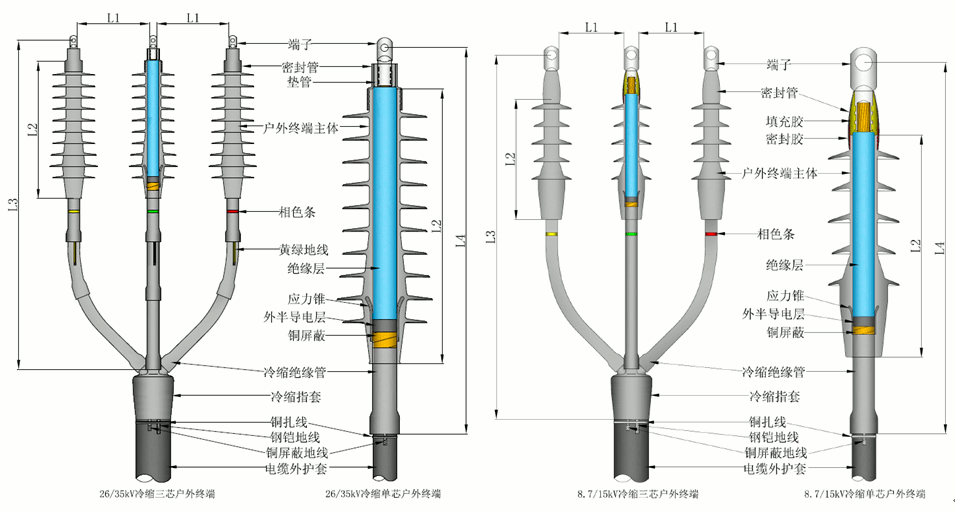

8.7/15kV、26/35kV全冷縮電纜終端結構尺寸
 L1L2L3L4傘裙數量
26/35 kV 戶外終端≥400480±101000-1900780-88010
26/35 kV 戶內終端≥300420±10800-1500750-8507
8.7/15 kV 戶外終端≥200285±10500-800500-6005
8.7/15 kV 戶內終端≥125212±10500-700400-5003
L3、L4可以根據現場施工環境適當調整，相應調整冷縮絕緣管的長度即可。

產品電氣性能滿足IEC60502、 GB/T12706.4標準要求。


主要電氣參數：

測試項目標準要求及檢測結果
8.7/15kV12/20 kV18/30 kV26/35 kV
5min工頻耐壓試驗39kV54kV81kV117kV
未擊穿、未閃絡
局部放電試驗15 kV20 kV30 kV45 kV
無可檢測放電
空氣中負荷循環試驗22 kV30 kV45 kV65 kV
導體加熱至溫度95℃～100℃，共經受60個循環，未擊穿、未閃絡
沖擊電壓試驗95 kV125 kV170 kV200 kV
正負極性各10次，未擊穿、未閃絡
戶外終端鹽霧試驗11 kV，1000h15kV，1000h22.5kV，1000h32.5kV，1000h
未擊穿、未閃絡,無電蝕和機械損傷
戶內終端潮濕試驗11 kV，300h15kV，300h22.5kV，300h32.5kV，300h
未擊穿、未閃絡,無電蝕和機械損傷
正運行時最高允許溫度90℃90℃90℃90℃
短路時最高允許溫度250℃250℃250℃250℃

0.6/1kV產品主要電氣參數：

檢測項目標準要求

結論

5min工頻耐壓試驗8kV，不擊穿通過
4h工頻耐壓試驗7.2Kv,不擊穿通過

6～35kV冷縮終端產品選型表：



電壓等級線芯數量電纜截面/mm2絕緣外徑/mm
26/35kV1, 3 戶內終端50-95 120-240 300-400 500-63028.5-35 35.5-42 42.5-48 48.5-56
1, 3 戶外終端50-95 120-240 300-400 500-63028.5-35 35.5-42 42.5-48 48.5-56
18/20 kV、18/30kV1, 3 戶內終端35-50 70-185 240-500 63020-26.5 27-34.5 35-44.5 46-49.5
1, 3 戶外終端35-50 70-185 240-500 63020-26.5 27-34.5 35-44.5 46-49.5
12/20kV1, 3 戶內終端25-50 70-120 150-240 300-400 500-63018-21.5 21-26.5 25.5-32 32.5-37 39-44.3
1, 3 戶外終端25-50 70-120 150-240 300-400 500-63018-21.5 21-26.5 25.5-32 32.5-37 39-44.3
8.7/15kV1, 3 戶內終端25-50 70-120 150-240 300-400 500-63016-19.5 19-24.5 23.5-30 30.5-35 37-42.3
1, 3 戶外終端25-50 70-120 150-240 300-400 500-63016-19.5 19-24.5 23.5-30 30.5-35 37-42.3
6/10kV1, 3 戶內終端50-70 95-150 185-300 400-500 63016-19.5 19-24.5 23.5-30 30.5-35 37-42.3
1, 3 戶外終端50-70 95-150 185-300 400-500 63016-19.5 19-24.5 23.5-30 30.5-35 37-42.3

0.6/1kV冷縮終端產品選型表：

電壓等級線芯數量型號規格電纜截面/mm2
0.6/1kV單芯終端10.6/1kVWLT-1/125-50mm2
0.6/1kVWLT-1/270-120mm2
0.6/1kVWLT-1/3150-240mm2
0.6/1kVWLT-1/4300-400mm2
0.6/1kV二芯終端20.6/1kVWLT-2/125-50mm2
0.6/1kVWLT-2/270-120mm2
0.6/1kVWLT-2/3150-240mm2
0.6/1kVWLT-2/4300-400mm2
0.6/1kV三芯終端30.6/1kVWLT-3/125-50mm2
0.6/1kVWLT-3/270-120mm2
0.6/1kVWLT-3/3150-240mm2
0.6/1kVWLT-3/4300-400mm2
0.6/1kV四芯終端40.6/1kVWLT-4/125-50mm2
0.6/1kVWLT-4/270-120mm2
0.6/1kVWLT-4/3150-240mm2
0.6/1kVWLT-4/4300-400mm2
0.6/1kV五芯終端50.6/1kVWLT-5/125-50mm2
0.6/1kVWLT-5/270-120mm2
0.6/1kVWLT-5/3150-240mm2
0.6/1kVWLT-5/4300-400mm2
