用于35kV及以下電氣設備的進出線位置。產品有C型和E型兩種設計，符合EN 50180&EN 50181標準。滿足“C型”和“E型”不同套管出線的需求。為電氣設備的出線套管與電纜提供全絕緣，屏蔽可觸摸的電氣連接

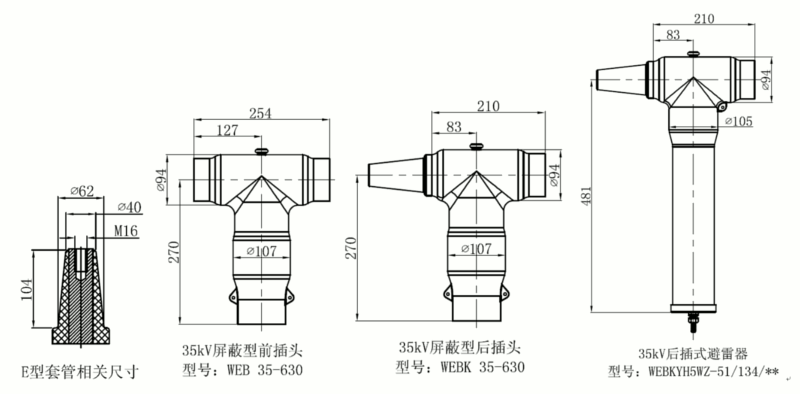

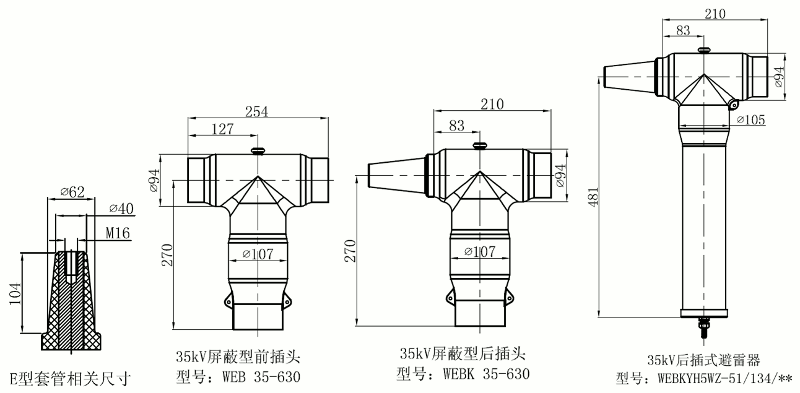

下載手冊35kV可分離連接器包含：

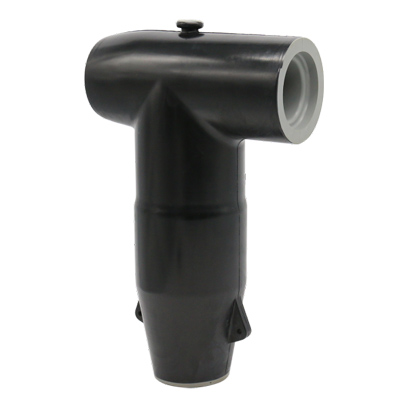

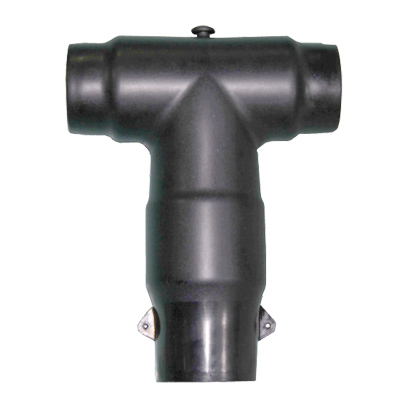

前插工作時用螺栓連接在開關柜套管插座上；其尾部可直接用絕緣塞堵塞，也可擴展連接后插式電纜插頭或后插式避雷器。

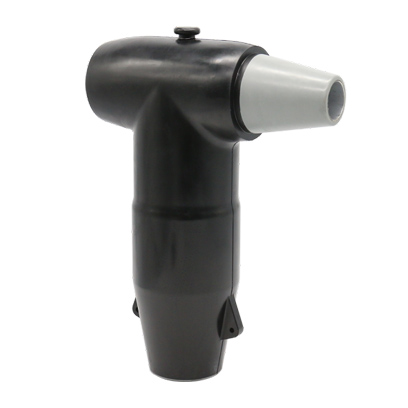

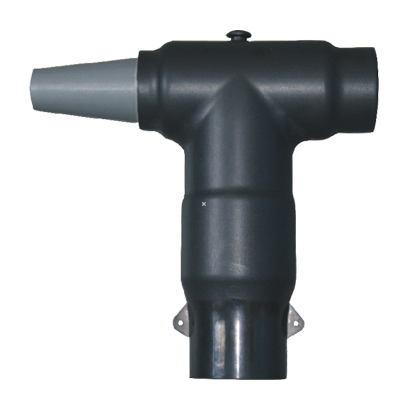

后插頭和同系列的前插頭或另外同系列的后插頭連接，提供擴展的電纜連接回路（分支），它不能直接和套管連接。尾部可直接用絕緣塞堵住，也可擴展連接另外一路同系列的后插電纜頭或后插式避雷器。
| 額定電壓 | 35kV |
| 適用套管類型（前插） | C 型、E型 |
| 工頻耐壓(AC) | 117kV/5min |
| 局部放電 | 45kV,≤10pC |
| 沖擊電壓(正負極性各10 次) | 200kV |
| 屏蔽電阻 | ≤1000Ω |
| 適用電纜截面 | 25-500mm2 |
| 注：該產品滿足GB/T 12706.4 要求。 | |

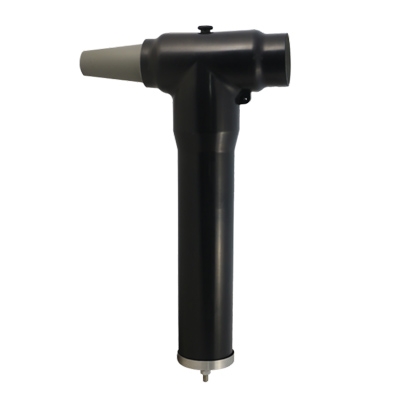

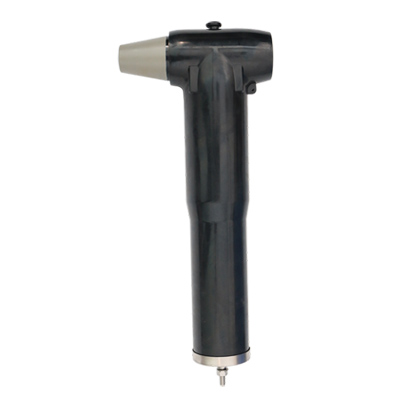

| 序號 | 項目 | 單位 | 參數 | ||
|---|---|---|---|---|---|
| 1 | 產品型號 | - | YH5WZ-51/134 | YH5WZ-51/134 | YH5WZ-51/134 |
| 2 | 系統標稱電壓 | kV | 35 | 35 | 35 |
| 3 | 避雷器額定電壓 | kV | 51 | 51 | 51 |
| 4 | 持續運行電壓 | kV | 40.8 | 40.8 | 40.8 |
| 5 | 標稱放電電流In | kA | 5 | 5 | 5 |
| 6 | 直流1mA參考電壓 | kV | ≥73 | ≥73 | ≥73 |
| 7 | 0.75U1mA泄漏電流 | μA | ≤10 | ≤10 | ≤10 |
| 8 | 陡波沖擊殘壓 | kV | ≤154 | ≤154 | ≤154 |
| 9 | 雷電沖擊殘壓 | kV | ≤134 | ≤134 | ≤134 |
| 10 | 操作沖擊殘壓 | kV | ≤114 | ≤114 | ≤114 |
| 11 | 局部放電 | pC | ≤10 | ≤10 | ≤10 |
| 12 | 2mS方波沖擊電流耐受 | A | 400 | 600 | 800 |
| 13 | 大電流沖擊耐受 | kA | 100 | 100 | 100 |
