安裝在美式箱變、環網柜、電纜分支箱、地埋式變壓器及其它電氣設備的高壓出線的200A接口上，為電氣設備提供過電壓保護。
產品簡介

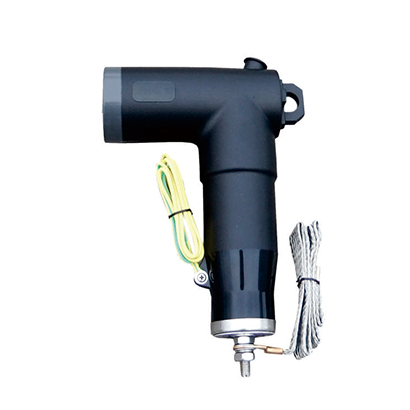

美式200A肘型插頭適用于美式200A電氣系統，安裝在美式箱變、環網柜、電纜分支箱、地埋式變壓器及其它電氣設備的高壓出線的200A接口上，為電氣設備提供過電壓保護。
產品接口符合標準IEEE386中200A套管設計。
產品特點
插頭內置的避雷器內的閥片具有良好的非線性，使避雷器具有殘壓低，通流容量大，響應時間快，陡波性平坦，能有效的防止雷擊，操作沖擊及過電壓保護，確保輸變電設備運行。
電氣性能 | |||
項目 | 單位 | YH5WZ- 17/45參數 | YH5WZ-17/50參數 |
系統標稱電壓 | kV | 15 | 15 |
避雷器額定電壓 | kV | 17 | 17 |
持續運行電壓 | kV | 13.6 | 13.6 |
直流1mA參考電壓 | ≥kV | 24 | 25 |
徒波沖擊殘壓 | ≤kV | 51.8 | 57.5 |
雷電沖擊殘壓 | ≤kV | 45 | 50 |
操作沖擊殘壓 | ≤kV | 35 | 42.5 |
力波沖擊耐受 | A | 150 | 100 |
大電流沖擊耐受 | kA | 65 | 65 |
注：該產品滿足GB11032、JB/T8952要求。
主要配件:肘型避雷器 導電桿 異型螺栓和蝶形螺母 壓片 地線 硅脂膏 清潔紙
