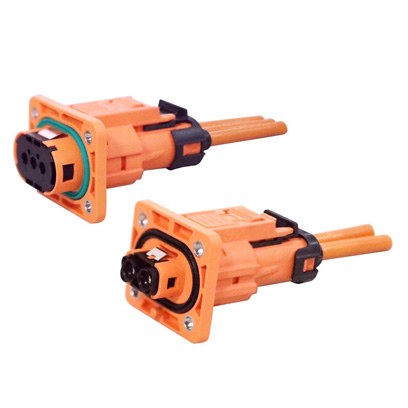

HV280L系列主要應用于電動汽車空調、PTC、DC/DC、油泵、氣泵、除霜、慢充、PDU等高壓小電流設備上。
該產品為塑膠外殼連接器，具有體積小，重量輕，便于安裝，可靠性高。具有多種防誤插鍵位，接線范圍大，360°屏蔽等功能。
1、電氣特性
■ 額定電壓：800V DC
■ 額定電流(工作環境溫度30℃):
20A(適配電纜2.5mm2)
25A(適配電纜4mm2)
40A(適配電纜6mm2)
■ 絕緣電阻：≥2000MΩ(常態)
■ 耐 壓：2750V AC
2、其他參數
■防護等級：IP67
■環境溫度：-40℃～+125℃
■連接器芯數：兩芯、三芯
■配線規格：2.5～6mm2
■電磁屏蔽：360°屏蔽
■機械壽命：≥200次
3、材料及表面處理
■殼體材料：PA66+GF25
■阻燃等級：UL94 V-0
■插針及插孔材料：銅合金
■表面處理：鍍銀/鍍鎳
■密封體：硅橡膠
插頭型號明細
| 序號 | 訂貨型號 | 產品描述 | 適配線纜規格 |
| 1 | HV280L62*H02 | 插頭*鍵位帶高壓互鎖插頭 | 2.5mm2屏蔽線 |
2 | HV280L62*H04 | 插頭*鍵位帶高壓互鎖插頭 | 4.0mm2屏蔽線 |
| 3 | HV280L62*H06 | 插頭*鍵位帶高壓互鎖插頭 | 6.0mm2屏蔽線 |
| 4 | HV280L62*N02 | 插頭*鍵位無高壓互鎖插頭 | 2.5mm2屏蔽線 |
| 5 | HV280L62*N04 | 插頭*鍵位無高壓互鎖插頭 | 4.0mm2屏蔽線 |
| 6 | HV280L62*N06 | 插頭*鍵位無高壓互鎖插頭 | 6.0mm2屏蔽線 |
| 7 | HV280L63*H02 | 插頭*鍵位帶高壓互鎖插頭 | 2.5mm2屏蔽線 |
| 8 | HV280L63*H04 | 插頭*鍵位帶高壓互鎖插頭 | 4.0mm2屏蔽線 |
| 9 | HV280L63*H06 | 插頭*鍵位帶高壓互鎖插頭 | 6.0mm2屏蔽線 |
| 10 | HV280L63*N02 | 插頭*鍵位無高壓互鎖插頭 | 2.5mm2屏蔽線 |
| 11 | HV280L63*N04 | 插頭*鍵位無高壓互鎖插頭 | 4.0mm2屏蔽線 |
| 12 | HV280L63*N06 | 插頭*鍵位無高壓互鎖插頭 | 6.0mm2屏蔽線 |
插座型號明細
| 序號 | 訂貨型號 | 產品描述 | 適配線纜規格 |
| 1 | HV280L02*H02 | 插座*鍵位帶高壓互鎖插座 | 2.5mm2非屏蔽線 |
2 | HV280L02*H04 | 插座*鍵位帶高壓互鎖插座 | 4.0mm2非屏蔽線 |
| 3 | HV280L062*H06 | 插座*鍵位帶高壓互鎖插座 | 6.0mm2非屏蔽線 |
| 4 | HV280L02*N02 | 插座*鍵位無高壓互鎖插座 | 2.5mm2非屏蔽線 |
| 5 | HV280L02*N04 | 插座*鍵位無高壓互鎖插座 | 4.0mm2非屏蔽線 |
| 6 | HV280L02*N06 | 插座*鍵位無高壓互鎖插座 | 6.0mm2非屏蔽線 |
| 7 | HV280L03*H02 | 插座*鍵位帶高壓互鎖插座 | 2.5mm2非屏蔽線 |
| 8 | HV280L03*H04 | 插座*鍵位帶高壓互鎖插座 | 4.0mm2非屏蔽線 |
| 9 | HV280L03*H06 | 插座*鍵位帶高壓互鎖插座 | 6.0mm2非屏蔽線 |
| 10 | HV280L03*N02 | 插座*鍵位無高壓互鎖插座 | 2.5mm2非屏蔽線 |
| 11 | HV280L03*N04 | 插座*鍵位無高壓互鎖插座 | 4.0mm2非屏蔽線 |
| 12 | HV280L03*N06 | 插座*鍵位無高壓互鎖插座 | 6.0mm2非屏蔽線 |
選型說明
| 選型系列 | HV280L |
| 62 | 62-兩芯插頭 63-三芯插頭 02-兩芯插座 03-三芯插座 |
| A | 鍵位：A、B、D、E |
| H | 高壓互鎖：H-帶高壓互鎖 N-不帶高壓互鎖 |
| 02 | 接線規格：02-2.5mm2， 04-4.0mm2， 06-6.0mm2 |
