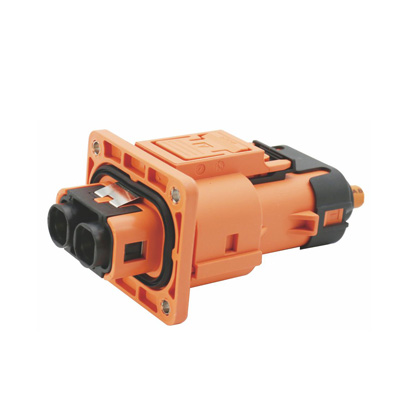

該產品為塑膠高壓連接器，結構緊湊，兩級解鎖。可接多種電纜，有多種防誤插鍵位，帶高壓互鎖，有防手指觸電設計，360°屏蔽。
本產品是一款用于電動車、混合動力汽車市場的塑膠外殼高壓互鎖連接器，能滿足動力電池、電機控制器、PDU等多種高壓大電流的連接需求。
1、電氣特性
■ 額定電壓：1000V DC
■ 額定電流(工作環境溫度30℃)：
60A (適配電纜10mm2)
80A(適配電纜16mm2)
120A(適配電纜25mm2)
150A(適配電纜35mm2)
■ 絕緣電阻：≥2000MΩ（常態）
■ 耐 壓：3000V AC
2、其他參數
■防護等級：IP67
■環境溫度：-40℃～+125℃
■連接器芯數：兩芯
■配線規格：10～35mm2
■電磁屏蔽：360°屏蔽
■機械壽命：≥200次
3、材料及表面處理
■殼體材料：PA66
■阻燃等級：UL94 V-0
■插針及插孔材料：銅合金
■表面處理：鍍銀
■密封體：硅橡膠
HV600兩芯
序號 | 訂貨型號 | 產品描述 | 適配線纜規格 |

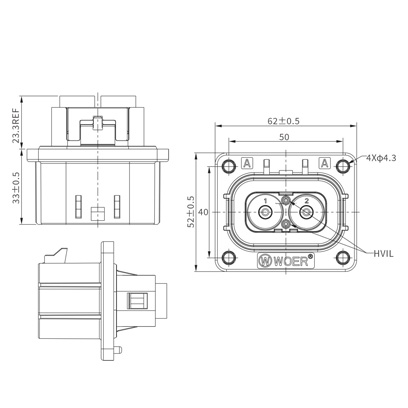

| 1 | HV60002*HC10 | 插座/接10mm2非屏蔽線/帶高壓互鎖 | 10mm2非屏蔽線 |
| 2 | HV60002*NC10 | 插座/接10mm2非屏蔽線/不帶高壓互鎖 | 10mm2非屏蔽線 |
| 3 | HV60002*HC16 | 插座/接16mm2非屏蔽線/帶高壓互鎖 | 16mm2非屏蔽線 |
| 4 | HV60002*NC16 | 插座/接16mm2非屏蔽線/不帶高壓互鎖 | 16mm2非屏蔽線 |
| 5 | HV60002*HC25 | 插座/接25mm2非屏蔽線/帶高壓互鎖 | 25mm2非屏蔽線 |
| 6 | HV60002*NC25 | 插座/接25mm2非屏蔽線/不帶高壓互鎖 | 25mm2非屏蔽線 |

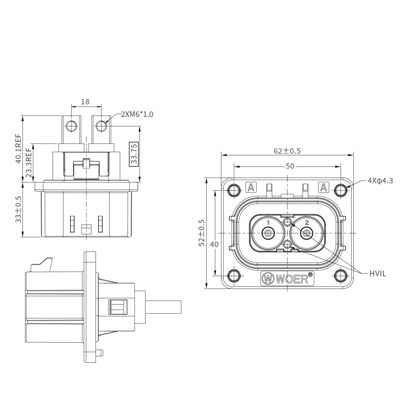

| 7 | HV60002*HH | 插座/接銅排/帶高壓互鎖 | 接銅排 |
| 8 | HV60002*NH | 插座/接銅排/不帶高壓互鎖 | 接銅排 |

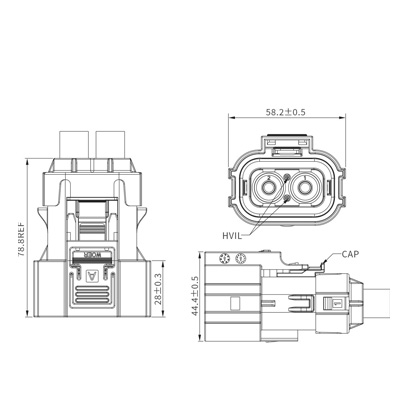

| 9 | HV60062*HC10 | 插頭/接10mm2屏蔽線/帶高壓互鎖 | 10mm2屏蔽線 |
| 10 | HV60062*NC10 | 插頭/接10mm2屏蔽線/不帶高壓互鎖 | 10mm2屏蔽線 |
| 11 | HV60062*HC16 | 插頭/接16mm2屏蔽線/帶高壓互鎖 | 16mm2屏蔽線 |
| 12 | HV60062*NC16 | 插頭/接16mm2屏蔽線/不帶高壓互鎖 | 16mm2屏蔽線 |
| 13 | HV60062*HC25 | 插頭/接25mm2屏蔽線/帶高壓互鎖 | 25mm2屏蔽線 |
| 14 | HV60062*NC25 | 插頭/接25mm2屏蔽線/不帶高壓互鎖 | 25mm2屏蔽線 |
| 15 | HV60062*HC35 | 插頭/接35mm2屏蔽線/帶高壓互鎖 | 35mm2屏蔽線 |
| 16 | HV60062*NC35 | 插頭/接35mm2屏蔽線/不帶高壓互鎖 | 35mm2屏蔽線 |
| 選型系列 | HV600 |
| 0 | 0-法蘭盤安裝插座(配插針) 6-直頭插頭(配插孔) |
| 2 | 芯數 ：2-兩芯 |

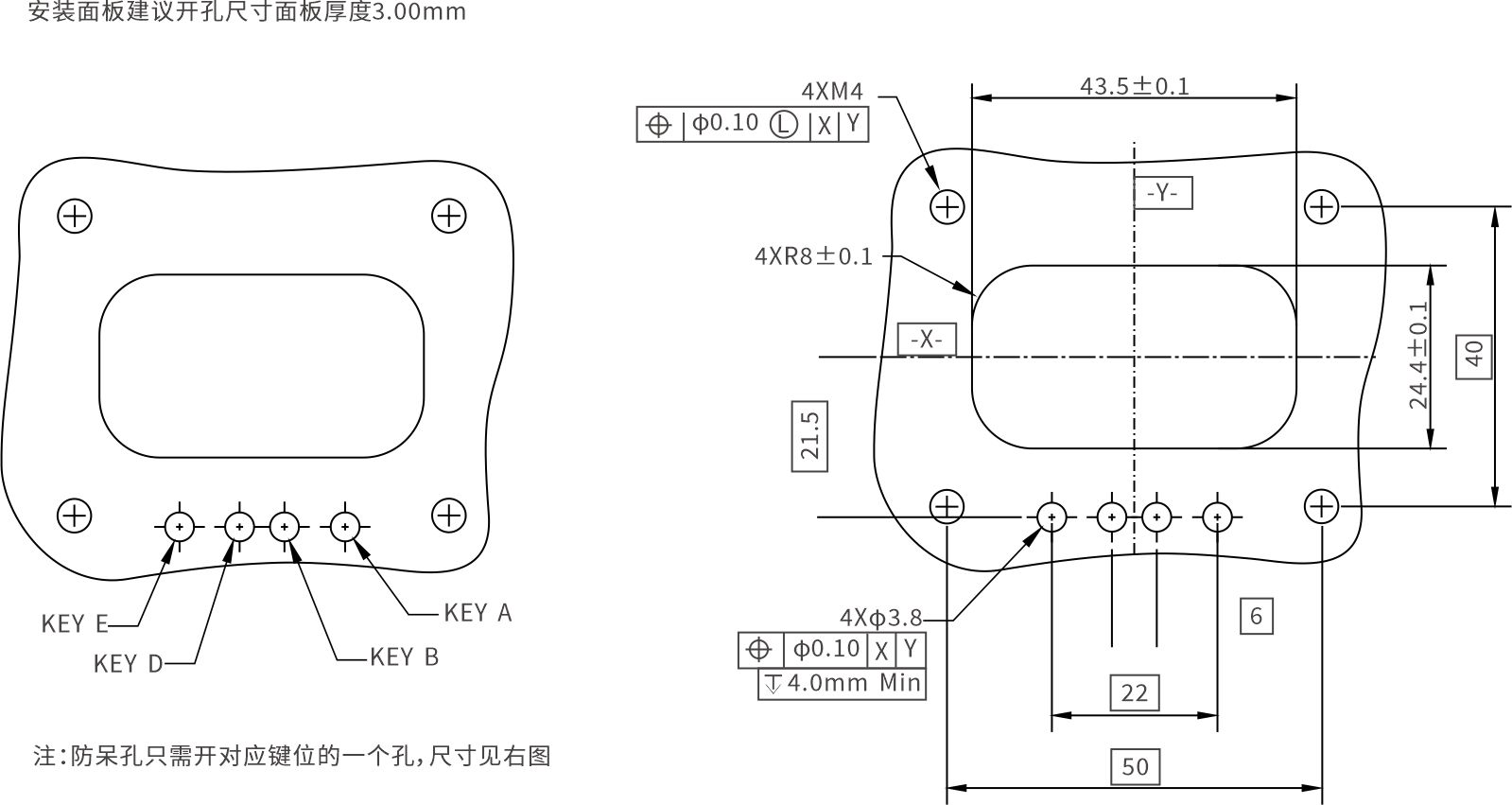

| A | 防誤插鍵位：A-A鍵位 B-B鍵位 D-D鍵位 |
| H | 高壓互鎖：H-帶高壓互鎖 N-不帶高壓互鎖 |
| C25 | H-銅排扁平孔鎖緊端子（僅限插座） C*-壓接線纜端子 *代表適配線纜規格 C10-適配10平方線纜 C16-適配16平方線纜 C25-適配25平方線纜 C35-適配35平方線纜 |
| N | 僅限插頭 空缺：屏蔽線 N：非屏蔽線 僅限插座 空缺：帶定位柱 N：無定位柱 |
