多種防誤插設計，彎頭尾部可正反轉向90°，使用過程中能夠很好的方便布線，在緊湊的空間內，增加了高壓互鎖設計，能夠在插合過程中起到保護作用。

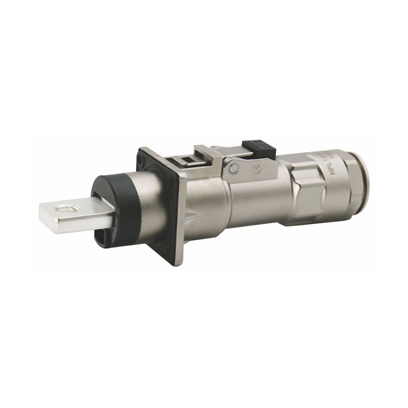

HPL200系列連接器主要應用在高壓盒、電控、電池上。
1、電氣特性
■ 額定電壓：1000V DC
■ 額定電流(工作環境溫度30℃)：
80A(適配電纜16mm2)
120A(適配電纜25mm2)
150A(適配電纜35mm2)
200A(適配電纜50mm2)
■ 絕緣電阻：≥2000MΩ
■ 耐 壓：3000V AC
2、其他參數
■防護等級：IP67
■環境溫度：-40℃～+125℃
■連接器芯數：單芯
■配線規格：16～50mm2
■電磁屏蔽：360°屏蔽
■機械壽命：≥200次
3、材料及表面處理
■殼體材料：銅合金
■表面處理：鍍銀
■密封體：硅橡膠

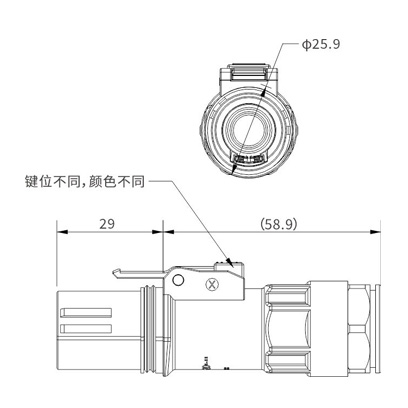

插頭型號明細
| 序號 | 訂貨型號 | 產品描述 | 適配線纜規格 |
| 1 | HPL18*-200-16 | 直頭*鍵位無高壓互鎖插頭-16mm2 | 16mm2屏蔽線 |
| 2 | HPL18*-200-25 | 直頭*鍵位無高壓互鎖插頭-25mm2 | 25mm2屏蔽線 |
| 3 | HPL18*-200-35 | 直頭*鍵位無高壓互鎖插頭-35mm2 | 35mm2屏蔽線 |
| 4 | HPL18*-200-50 | 直頭*鍵位無高壓互鎖插頭-50mm2 | 50mm2屏蔽線 |
| 5 | HPL28*-200-16 | 彎頭*鍵位無高壓互鎖插頭-16mm2 | 16mm2屏蔽線 |
| 6 | HPL28*-200-25 | 彎頭*鍵位無高壓互鎖插頭-25mm2 | 25mm2屏蔽線 |
| 7 | HPL28*-200-35 | 彎頭*鍵位無高壓互鎖插頭-35mm2 | 35mm2屏蔽線 |
| 8 | HPL28*-200-50 | 彎頭*鍵位無高壓互鎖插頭-50mm2 | 50mm2屏蔽線 |
| 9 | HPL18*-201-16 | 直頭*鍵位帶高壓互鎖插頭-16mm2 | 16mm2屏蔽線 |
| 10 | HPL18*-201-25 | 直頭*鍵位帶高壓互鎖插頭-25mm2 | 25mm2屏蔽線 |
| 11 | HPL18*-201-35 | 直頭*鍵位帶高壓互鎖插頭-35mm2 | 35mm2屏蔽線 |
| 12 | HPL18*-201-50 | 直頭*鍵位帶高壓互鎖插頭-50mm2 | 50mm2屏蔽線 |
| 13 | HPL28*-201-16 | 彎頭*鍵位帶高壓互鎖插頭-16mm2 | 16mm2屏蔽線 |
| 14 | HPL28*-201-25 | 彎頭*鍵位帶高壓互鎖插頭-25mm2 | 25mm2屏蔽線 |
| 15 | HPL28*-201-35 | 彎頭*鍵位帶高壓互鎖插頭-35mm2 | 35mm2屏蔽線 |
| 16 | HPL28*-201-50 | 彎頭*鍵位帶高壓互鎖插頭-50mm2 | 50mm2屏蔽線 |
說明：“*”代表鍵位，有X、Y、W三種鍵位，每種鍵位對應一種顏色：X-橙色，Y-黑色，W-紅色。
插座型號明細
| 序號 | 訂貨型號 | 產品描述 | 尾部孔規格 | 額定電流 |
| 1 | HPL00*-200-10M8 | *鍵位無高壓互鎖銅排螺紋孔M8插座 | M8 | 200A |
| 2 | HPL00*-201-10M8 | *鍵位帶高壓互鎖銅排螺紋孔M8插座 | M8 | 200A |
說明：“*”代表鍵位，，有X、Y、W三種鍵位，每種鍵位對應一種顏色：X-橙色，Y-黑色，W-紅色。
選型說明
| 產品系列 | HPL |
| 28 | 18代表直式插頭 28代表彎式插頭 |
| X | 防誤插鍵位：X-X鍵位 橙色 Y-Y鍵位 黑色 W-W鍵位 紅色 |
| 201 | 高壓互鎖：HVIL 200-不帶高壓互鎖 201-帶高壓互鎖 |
| 50 | 接線規格：16-適配16平方線纜 25-適配25平方線纜 35-適配35平方 線纜 50-適配50平方線纜 |
| 產品系列 | HPL |
| 00 | 00-插座 |
| X | 防誤插鍵位：X-X鍵位 橙色 Y-Y鍵位 黑色 W-W鍵位 紅色 |
| 201 | 高壓互鎖：HVIL 200-不帶高壓互鎖 201-帶高壓互鎖 |
| 10M | 銅排孔類型：10M-銅排螺紋孔 |
| 8 | 螺紋規格: M8螺紋孔 |
