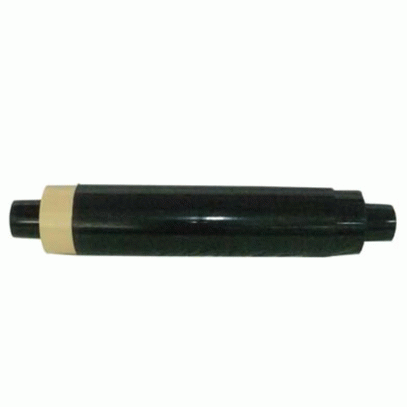

| 名稱 | 整體預制式中間接頭 | |
|---|---|---|
| 型號規格 | WYJJTI、WYJJJI | WYJJTI、WYJJJI |
| 執行標準 | IEC60840、GB/T11017 | IEC62067、GB/Z18890 |
| 額定電壓（U0/U） | 64/110kV | 127/220kV |
| 最高運行電壓（Um） | 126kV | 252kV |
| 基準沖擊耐壓水平（BIL） | 550kV | 1050kV |
| 導體最高額定溫度 | ||
| a):正常運行時 | 90℃ | 90℃ |
| b):暫態（短路時間不超過5S） | 250℃ | 250℃ |
| 絕緣材料 | 進口三元乙丙橡膠 | 進口三元乙丙橡膠 |
| 應力錐材料 | 進口三元乙丙橡膠 | 進口三元乙丙橡膠 |
| 接頭適用電纜外徑（打磨后） | Φ56-85mm | Φ80-116mm |
| 存貯條件和有效使用期 | 陰涼干燥密封避光，5年 | 陰涼干燥密封避光，5年 |
| 絕緣的相對介電常數 | 2.3-3.2 | 2.3-3.2 |
| 絕緣的體積電阻率 | ≥1×1015Ω·cm | ≥1×1015Ω·cm |
| 連接管 | ||
| a):壓接工序說明 | 六角圍壓 | 六角圍壓 |
| b):壓接用工模尺寸 | 按電纜導體截面選取 | 按電纜導體截面選取 |
| 重量 | 120kg | 160kg |
| 接頭的密封形式 | 防水帶、熱縮管、電纜密封膠 | 防水帶、熱縮管、電纜密封膠 |
| 金屬護套接地的電氣連接方式 | 焊接或封鉛 | 焊接或封鉛 |
| 加強保護盒（選配） | ||
| a):材料 | 玻璃鋼 | 玻璃鋼 |
| b):外形尺寸 | 2100×500×400 | 2850×600×600 |
| 防水材料 | ||
| a):材料 | 聚氨酯 | 聚氨酯 |
| b):數量 | 125kg | 175kg |
| 絕緣接頭金屬護套 | ||
| a):耐受直流電壓 | 20kV | 25kV |
| b)：耐受沖擊電壓 | 75kV | 95kV |
